El archivo es la mitad del trabajo
Cuando alguien llega por primera vez a nuestro taller con una imagen descargada de internet y pide que la cortemos en láser, lo primero que hacemos es revisar el archivo. Y la primera pregunta es siempre la misma: ¿es vectorial o es rasterizado? La respuesta determina si el trabajo puede hacerse directamente o si hay que preparar el archivo primero.
El láser CO2 es una herramienta extraordinariamente precisa —el haz de luz puede tener un diámetro de menos de 0,1 mm—, pero esa precisión solo se aprovecha cuando el archivo le dice exactamente dónde cortar y dónde grabar. Un archivo mal preparado produce resultados deficientes, consume material innecesariamente o directamente no puede procesarse. Esta guía explica el proceso completo.

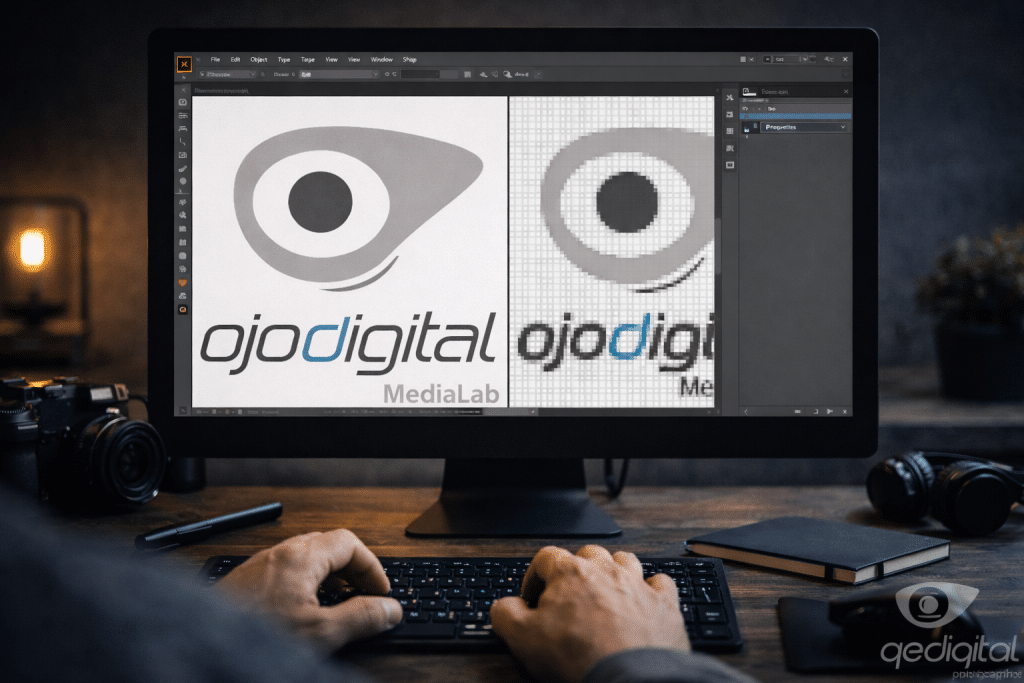

Vectorial vs. rasterizado: la diferencia fundamental
Archivos rasterizados (JPG, PNG, BMP)
Son imágenes compuestas por píxeles. Son perfectos para fotografías y para grabado de imágenes sobre materiales (madera, cuero, acero inoxidable), donde el láser barre la superficie línea por línea como una impresora. Para grabado rasterizado, la resolución mínima recomendada es 300 DPI a tamaño real. Para detalles finos en madera o acero, 600 DPI produce mejores resultados.
El problema aparece cuando se intenta usar una imagen rasterizada para corte. No hay una línea matemática que seguir: solo píxeles que se difuminan en los bordes. El resultado sería un corte impreciso. Para corte, se necesita vectorial.
Archivos vectoriales (SVG, AI, DXF, PDF vectorial)
Definen formas mediante ecuaciones matemáticas. Una línea recta es la relación entre dos puntos. Una curva es una ecuación de Bézier. Al escalar el archivo al doble, las líneas siguen siendo perfectamente nítidas porque se recalculan. Esto es lo que necesita el láser para cortar: un camino matemático exacto que seguir.
Los formatos más compatibles con software de control de láser son: SVG (compatible con LightBurn, la mayoría de controladores RUIDA, y Inkscape), DXF (estándar en proyectos técnicos y CAD, ideal para piezas con medidas exactas), AI (Adobe Illustrator, ampliamente compatible), y PDF con vectores internos (no PDF de imagen escaneada).
Software de diseño: cuál usar
Adobe Illustrator (recomendado para diseño gráfico)
El estándar de la industria para diseño vectorial. Permite trabajar en capas, con precisión milimétrica, y exporta directamente a AI, SVG, PDF y DXF. La mayoría de diseñadores gráficos ya lo conocen. Versión de pago con suscripción Creative Cloud.
CorelDRAW (muy usado en talleres láser)
Ampliamente adoptado en la industria de corte y grabado por su integración directa con impresoras láser mediante el controlador de impresión. En muchos talleres se configura la cortadora como impresora y se imprime directamente desde CorelDRAW con los parámetros de potencia y velocidad ya definidos en el driver.
Inkscape (gratuito y de código abierto)
Alternativa completamente gratuita con capacidades profesionales. Exporta SVG de manera nativa y DXF con buena compatibilidad. Excelente para quienes empiezan o trabajan con presupuesto limitado. Disponible para Windows, Mac y Linux.
LightBurn (software específico para láser)
No es de diseño sino de control: es el software que se instala en el computador conectado a la máquina láser y desde donde se definen los parámetros de corte y grabado (potencia, velocidad, número de pasadas). Importa SVG, AI, DXF y permite ajuste fino antes de enviar el trabajo a la máquina. Recomendamos familiarizarse con él si se tiene máquina propia.
Reglas críticas para preparar el archivo
1. Trabaja en escala 1:1
El diseño debe tener exactamente el tamaño final deseado. Si la pieza mide 150 × 80 mm, el documento debe ser de 150 × 80 mm. Incluye en el archivo un cuadrado de referencia de 10 × 10 mm para verificar que la escala se mantenga al abrir en otro software.
2. Usa colores para diferenciar operaciones
La convención más extendida es: Rojo (RGB 255/0/0) para líneas de corte (el láser atraviesa el material completamente); Negro (RGB 0/0/0) para grabado vectorial (el láser marca la superficie siguiendo el contorno); Verde para grabado de relleno (el láser rellena una zona). Algunos talleres usan convenciones propias —siempre consulta antes de enviar.
3. Grosor de trazado: 0,001 mm para corte
Las líneas de corte deben ser "hairlines" —el grosor mínimo posible. En Illustrator esto se logra con trazado de 0,1 pt. En CorelDRAW con "Hairline". Un grosor visible sugiere al software que podría ser grabado vectorial en lugar de corte.
4. Convierte texto en contornos (curvas)
Si el archivo incluye texto, conviértelo en curvas antes de guardar. En Illustrator: Tipo > Crear Contornos. En CorelDRAW: Texto > Convertir a curvas. Si no lo haces, al abrir en otro computador o software el texto puede cambiar de forma si la fuente no está instalada.
5. Elimina líneas superpuestas
Dos líneas sobre la misma posición hacen que el láser pase dos veces por el mismo lugar, quemando de más y potencialmente quemando el material. Usa la función de unificación de trazados para detectar y eliminar duplicados.
6. Verifica que los trazados estén cerrados
Para cortar una figura, el trazado debe ser un circuito cerrado. Si hay una apertura entre nodos —aunque sea de 0,01 mm— el software puede no reconocerlo como corte y lo tratará como grabado vectorial o simplemente lo ignorará.
¿Qué archivos nos puedes enviar?
En nuestro taller recibimos AI, SVG, DXF, CDR y PDF vectorial. Si tienes solo un JPG o PNG y necesitas cortarlo, podemos vectorizarlo (cotizamos por separado según la complejidad del diseño). Para grabado de imágenes sobre madera, cuero o acero, los JPG y PNG de alta resolución funcionan directamente.
